m.2接口的种类

分类:教程    回答于: 2022年05月04日 10:00:25

  随着固态硬盘的小型化,从2.5寸接口、m SATA、M.2三种接口的三分天下,到现在的M.2接口如日中天,确实也经历了几年的时间。笔记本的轻薄化以及个人PC的小型化,越来越多的用户会选择体积更小,安装更便利的M.2接口的固态硬盘.但是还有很多用户不清楚m.2接口,m.2接口有几种.没有关系,今天小编就给大家展示一下m.2接口及m.2接口的种类,一起来看看吧。

  工具/原料:

  1、操作系统: windows电脑系统

  2、品牌型号:笔记本电脑

  3、软件版本:无

  什么是m.2接口?

  m.2是由PCI-SIG和SATA-IO标准组织所开发,PCI-SIG M.2和SATA Rev. 3.2规格中皆有其定义。原本称为NGFF (Next Generation Form Factor),随后于2013年正式重命名为M.2。许多人仍称M.2为NGFF。

  最早商业化应用是由Intel所主推的一种全新接口规范,用以取代mSATA,并首先导入到笔记本电脑平台,目的同样是为了推动小型化系统的发展,不过Intel在制订M.2接口的规范时,并未限制其所使用的信号协议,仅定义了尺寸规格与工作电压等项目,也因此M.2得以兼容于多种接口信号控制器,包括SATA、PCIe、USB、音频等等,对于厂商在设计产品时,可提供更高的自由度。小型的M.2外观尺寸适用于许多扩展卡类型,例如Wi-Fi、蓝牙、卫星导航、近距离无线通信 (NFC)、数字无线电、无线千兆联盟 (WiGig)、无线广域网 (WWAN) 和固态硬盘 (SSD)。

  M.2的接口种类

  因为要考虑不同的设备,因此催生出了不同的M.2接口。Socket 1主要针对无线网卡,对应的防呆键位为A Key。M.2 SSD主要适用于Socket 2、Socket 3这两种插槽,Socket 2插槽可以支持走SATA及PCIe x2通道的M.2 SSD,所对应的键位为B Key,而Socket 3插槽则支持走PCIe x4通道的M.2 SSD,对应的键位为M Key,两种插槽因为防呆缺口的位置不一样,所以无法混用,不过市面上有些M.2 SSD产品为了能同时兼容于两种插槽,便把金手指的部分设计成B+M Key的形式,但是能够插得进去,不代表就能够正常使用,因为某些主板上的M.2插槽仅能支持PCIe通道,如果你插入SATA的M.2 SSD,那么就会无法侦测到,除非厂商在设计时,就已经加入SATA及PCIe的控制器,使它能够兼容于两者,这部分各家不一,只能从主板规格表上自行查询。另外,如果是走SATA通道的M.2 SSD,那么一样会受到6Gb/s带宽的限制,在传输性能上等同于2.5"的SATA SSD。

  除了常见的M Key和B Key外,M.2接口也有一些其他的接口类型,只是这两种在SSD上使用的更加广泛。

  M.2接口的优势

  综上所述,M.2接口除了可以提供给SSD外,也同样可以提供给网卡、NFC等其他的硬件,加之本身小体积的特性,在新的PC中已经算是一个标配接口了。

  同样相比传统的SATA接口,M.2规范提供最多四个PCI Express通道和一个逻辑性SATA 3.0 端口(Port)(6 Gbit/s)。这也意味着M.2接口即可以使用速度非常快的NVMe协议的固态,也可以使用SATA协议的固态,非常灵活。

  M.2接口有几种?

  随着固态硬盘的小型化,从2.5寸接口、m SATA、M.2三种接口的三分天下,到现在的M.2接口如日中天,确实也经历了几年的时间。然而,世界上最遥远的距离,莫过于你买得起固体硬盘,却被这些接口具体有什么区别搞晕了。

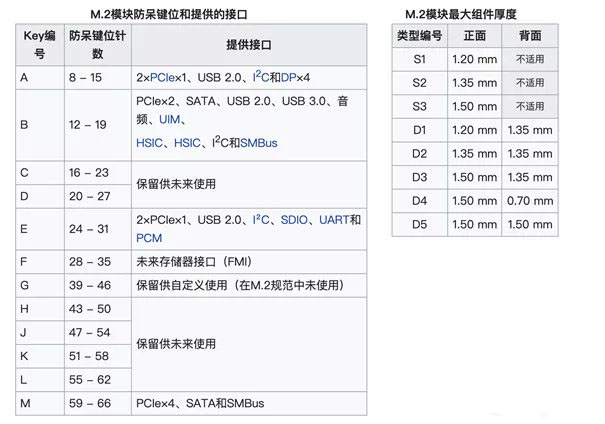

  就以M.2接口来说,原名为NGFF接口,全名是Next Generation Form Factor,它是为笔记本电脑制订的新一代接口标准,用以取代原来基于mini PCIe改良而来的MSATA接口。Intel主导制定的M.2接口实际上是个庞大的总集,M.2接口根据类型和用途不同,它有A/B/C/D/E/F/G/H/J/K/L/M规范之分。

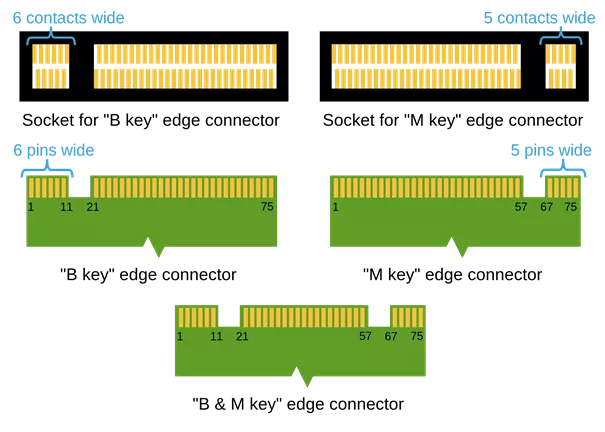

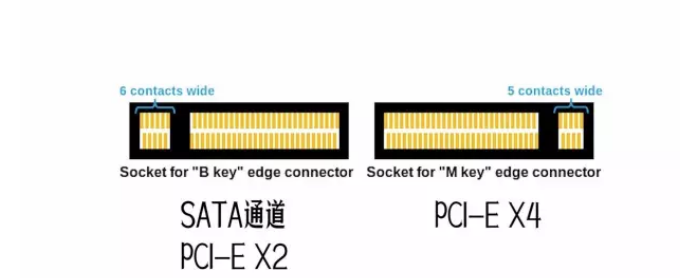

  M.2这个接口的插槽端一共分为两种设计,一种是支持“B key”的插槽(图左),短的一段在左边,采用6pin设计;另一种是支持“M key”的插槽(图右),短的一段在右边。采用5pin设计。采用b key的M.2插槽比较低端,只能走SATA或PCI-E X2通道,而采用M key的插槽就要高端一些了,走的是PCI-E X4通道。

  注意事项

  在选择品牌时,建议大家选择主流、靠谱的品牌,不要选择市面上的三无产品,这样质量更有保障。宏旺半导体作为国产存储芯片优质提案商,专注存储行业十六年,推出的M.2 NVME SSD N800 TX系列采用M.2 NVME PCIE3.0接口,支持ECC纠错技术,优化NAND纠错性能,从而提高硬盘的可靠性和寿命,容量可达512GB。

  以上就是小编今天给大家分享的m.2接口、m.2接口的种类等相关知识了,更多的知识可以到让系统安装更简便的小白一键重装系统官网进行了解。
